在测绘遥感与数字城市建设飞速发展的今天，无人机倾斜摄影测量早已从前沿技术变为行业标配，凭借低成本、高灵活、高精度、真纹理的突出优势，一举成为实景三维建模的 “硬核利器”。无论是城市规划、工程测绘、不动产确权，还是应急测绘、数字孪生场景搭建，这项技术都在发挥不可替代的作用。今天我们就基于东华理工大学刘洋硕士学位论文《无人机倾斜摄影测量影像处理与三维建模的研究》，用完整、通俗、专业的视角，把无人机倾斜摄影从数据获取、影像处理、算法匹配，到全自动三维建模与精度验证，一次性讲深讲透。
Part.01
为什么无人机倾斜摄影，正在取代传统建模方式？
在倾斜摄影技术普及之前，测绘与三维建模长期面临两大痛点：
1.传统航空摄影测量虽然精度高，但依赖机场起降、受天气条件限制极大、飞行成本高昂、航摄周期长，对于城市街区、工业园区、农村村落等小范围、高时效的测绘需求，完全不具备经济性。
2.CAD、3ds Max为代表的人工三维建模，虽然模型精细度高，但必须依靠人工绘制白模、手动粘贴建筑纹理，不仅工作量巨大、耗时长、人力成本高，还难以保证模型与真实地物完全一致，更无法快速实现大面积区域的自动化建模。
正是在这样的行业背景下，无人机倾斜摄影测量应运而生，完美补齐了传统技术的全部短板：
- 采用低空飞行模式，机动灵活、起降方便，小范围区域可快速完成航飞作业
- 搭载多镜头倾斜相机，同时从垂直、前、后、左、右多个角度采集影像，完整还原建筑立面、围墙、广告牌等侧面细节
- 全流程自动化建模，无需人工贴纹理、无需大量人工编辑，效率提升数十倍
- 模型自带真实地表纹理，视觉效果逼真、可量测、可分析
- 精度可达专业测绘级，完全满足大比例尺数字测图规范
可以说，无人机倾斜摄影真正实现了：用更低的成本、更快的速度，做出更真实、更精准、可直接用于工程生产的三维模型。
Part.02
核心技术全拆解：从一张照片到三维模型，一共分 4 步
论文通过完整实验体系，把倾斜摄影建模的全流程梳理得极为清晰，我们将其归纳为4 个不可缺少的关键环节，每一步都直接决定模型精度与成果质量。
无人机倾斜摄影系统：硬件决定数据基础
倾斜摄影的核心硬件逻辑，是在同一无人机平台上搭载多头传感器，打破传统垂直摄影只能看 “屋顶” 的局限。
- 一次飞行同时获取：1 个垂直角度影像 + 4 个倾斜角度影像
- 为保证多视影像能够成功匹配、无漏洞建模，航飞设计有严格要求：航向重叠度≥70%，旁向重叠度≥50%
- 航飞完成后，必须对影像进行匀光、匀色、去雾处理，保证整体色调一致、细节清晰
只有高质量的原始数据，才能支撑后续空三加密、密集匹配与高精度建模。
非量测数码相机必须高精度校准：精度的第一道门槛
目前无人机航测普遍使用非量测型数码相机，这类相机体积小、易用性强，但存在明显缺陷：镜头光学畸变较大。
畸变主要包括三类：
- 径向畸变（枕形畸变、桶形畸变）
- 偏心畸变（切向畸变、非对称径向畸变）
- 面阵变形误差
论文通过严谨实验证明：光学畸变差对空中三角测量加密精度影响极其显著，尤其对模型高程误差影响最大。如果不做校正，直接导致模型扭曲、坐标偏移、精度不达标。
因此，在正式航测与建模之前，必须完成相机检校+畸变差改正，这是保证测绘精度的前提。
数字影像匹配：三维建模最核心的 “大脑”
影像匹配，是摄影测量的核心技术，本质就是在多张不同角度的影像里，自动识别并找到同一个地物点（同名点）。只有找到足够多、足够准的同名点，才能解算地物的三维坐标。
论文针对无人机影像特点，开展了大量算法对比实验：
- 特征提取算子：统一选用 BRISK（旋转不变、尺度不变、速度快）
- 特征描述子：分别测试 SIFT 与 BRISK
- 匹配策略：对比 BruteForceMatch（暴力匹配） 与 FlannBasedMatch（快速近似匹配）
最终实验结论非常明确：FlannBasedMatch 匹配速度远快于暴力匹配，匹配点数充足、误匹配低，精度完全满足建模需求，是工程应用中的最优选择。
结合影像金字塔 “由粗到精” 的分级匹配策略，可进一步提升稳定性与计算效率。

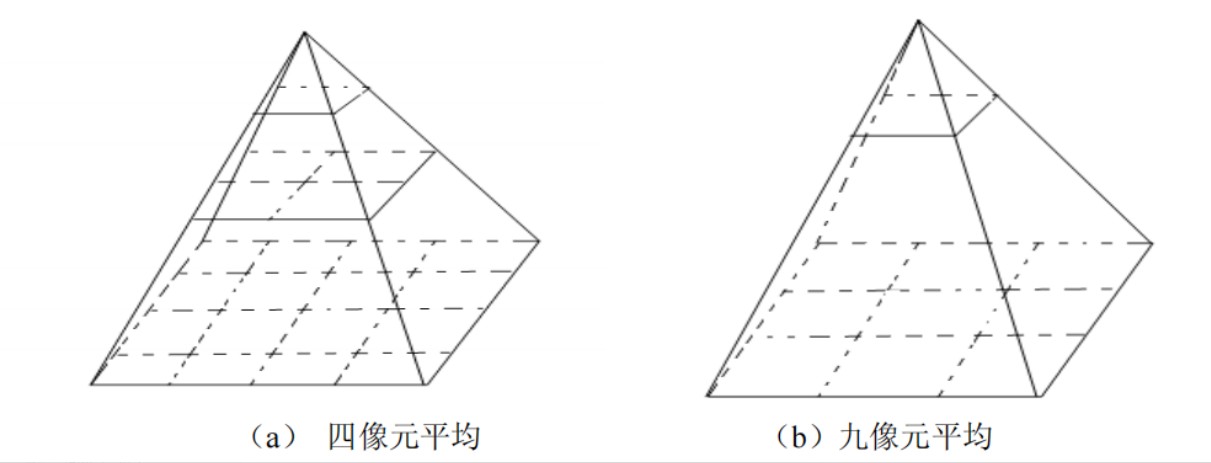

影像金字塔
全自动三维建模：Smart3DCapture 完整实操流程
论文采用行业经典的Smart3DCapture软件开展全自动三维建模，流程高度标准化，无需人工干预即可生成真纹理模型：
- 导入多视倾斜影像，设置相机参数
- 执行空中三角测量与多视影像联合平差
- 自动生成超高密度点云，完整表达地形与建筑细节
- 由点云构建 TIN 不规则三角网
- 自动纹理映射，输出实景三维模型
- 模型支持坐标量测、距离量测、高度量测、面积量测
与传统人工建模最大的区别是：模型纹理全部来自真实航摄影像，高度还原现场，全自动生成，大幅降低人力成本。
3D 模型
Part.03
精度到底行不行？实测数据对标国标，结果一目了然
行业里最常被问到的问题就是：倾斜摄影生成的三维模型，真的能当作正式测绘成果使用吗？
论文严格按照国家标准GB14912-2005《1:500 1:1000 1:2000外业数字测图技术规程》，开展了两级精度验证，用真实数据给出答案。
地面控制点精度验证
在测区均匀布设控制点，将模型点坐标与野外实测坐标对比：
- 平面位置中误差：X=0.034 m，Y=0.019 m
- 高程中误差：0.130 m
- 结论：完全满足 1:500 / 1:1000 / 1:2000 大比例尺测图精度要求
房屋角点实测精度验证
选取 20 个建筑房角点，用全站仪野外实测坐标，与模型量测坐标对比：
- 房角点点位中误差：0.088 m
- 结论：精度满足农村宅基地测量、城市不动产测绘、工程竣工测量等应用需求
两级验证共同说明：无人机倾斜摄影三维模型，不是 “观赏模型”，而是具备测绘级精度、可直接用于生产作业的正式成果。
Part.04
论文核心结论通过完整实验与数据分析，得出了极具指导意义的 5 条结论，至今仍是航测行业的重要参考：
- 倾斜摄影建模必须保证高航向重叠与高旁向重叠，才能支撑多视影像密集匹配
- 无人机非量测相机必须做检校与畸变差改正，否则精度无法达标
- 影像匹配最优方案：BRISK 特征提取 + FlannBasedMatch 匹配，速度快、精度稳
- Smart3DCapture 可实现全自动真纹理三维建模，模型真实、高效、可靠
- 倾斜摄影模型精度满足1:500 大比例尺测图规范，可广泛应用于各类测绘工程
Part.05
行业未来展望：倾斜摄影的下一个方向
这篇经典研究，放到今天依然超前，也指明了行业未来的发展方向：
- 更快速、更稳健、更精准的多视影像密集匹配算法，进一步提升弱纹理、遮挡区域的匹配效果
- 三维模型自动化单体化分割，实现建筑、道路、树木单独选中、编辑、查询、替换
- 倾斜摄影与 LiDAR 点云融合建模，提升复杂场景精度与完整性
- 在数字城市、自然资源管理、水利、交通、应急、文旅等领域实现更深度的工程化落地
- 云端一体化、实时建模、轻量化展示，让三维模型更易用、更普及
未来，无人机倾斜摄影将不再只是 “建模工具”，而是数字中国、实景三维中国建设的核心支撑技术。
